CCD kamery SBIG
předního světového výrobce profesionálních CCD kamer pro astronomii z USA
s vynikajícím technickým zázemím včetně zajištěného i pozáručního servisu.


ATC, Astro Telescope Company, a. s.
Výhradní a autorizovaný zástupce SBIG pro Českou a Slovenskou republiku a Polsko


* Novinka 2010 *
CCD kamera s vysokým rozlišením formátu full frame 18 x 13,5 mm
ST-8300M a ST-8300C

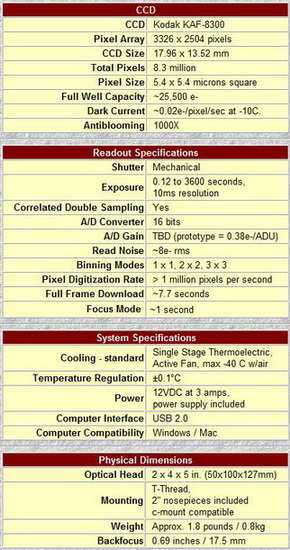

8,3 megapixel, 3326 x 2504 pixelů, 5,4 mic, binning 2x2, 3x3

kamery již dovezeny a dodáváme vlastní návody v češtině
orientační cena 1995,- USD bez DPH

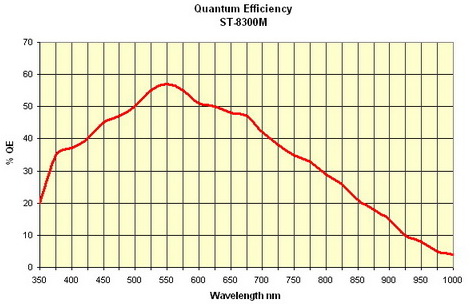

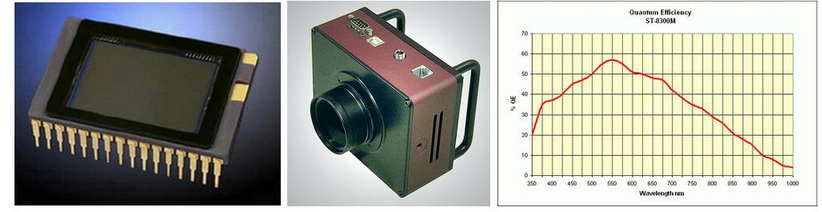

Nové CCD kamery Sbig ST - 8300M (monochrome) a ST - 8300C (color) jsou osazeny čipem Kodak KAF-8300, 8,3 megapixel, full frame CCD. Obrazové pole CCD má 3326 x 2504 pixelu, kde velikost pixelu je 5,4 mikronu. Jsou ideální pro víceúčelové použití, pro krátkoohniskové světelné objektivy ve vysokém rozlišení bez binovacího módu a i pro dlouhoohniskové objektivy s vyšší světelností, kde může být binning 2x2 nebo 3x3. CCD má antiblooming a mikročočkovou technologií zlepšující efektivní kvantovou účinnost senzoru. Následkem tohoto může být použito v široké variabilitě optických konfigurací. Elektronika kamery je opatřena portem USB 2.0 pro rychlé stahování toku dat a rychlého zaostřování. Kompaktní lehké tělo kamery umožňuje připojení C-mount a standardních 35mm Nikon objektivů. Navíc může být používána vzhledem k zobrazovacím schopnostem i jako naváděcí autoguider. Zabudovaná mechanická závěrka uvnitř kamery pak umožňuje pořizování temných snímků.



Základní přednosti kamery Sbig ST - 8300:

• Velmi vysoké rozlišení snímače CCD: Čip AF - 8300 CCD má přibližně 18 x 14mm a velikost úhlopříčky asi 22 mm. Je to asi 1,6x větší obraz ST- 10 a téměř stejné velikosti jako STL- 4020M. S jeho relativně malými pixely a velkým obrazovým snímačem je ideální pro širokoúhlé obrazové pole zobrazované krátkými světelnými refraktory. Binning na 2x2 pixelů má pak velikost bodu 10,8 mikrony a binning 3x3 pixelů pak dává obrazový bod o velikosti 16,2 mikronů. V 2x2 binování je celkem ještě 2 megapixelů a v 3x3 jen pod jeden megapixel. Tato vlastnost umožňuje přizpůsobit výslednou velikost pixelu- obrazového bodu pro požadované vhodné zobrazení, tj umožňuje rozsahu přejít z malého refraktoru k velký SCT. Většině uživatelů, vhodný bininig umožní rychlé nastavení vhodné citlivosti CCD s danými optickými systémy.


• USB 2.0 rozhraní: ST - 8300 stahuje plný obraz přibližně během 7,7 sec. a zaostření během 1 sec. v stahovací rychlosti v planetárním módu, kdy je připojení k vysokorychlostnímu portu USB 2. Kamera je slučitelná také s USB 1,1 ačkoli je s pomalejší stahovací rychlostí.

• I2C připojovací Port: 9-pin I2C port dovolí připojení a použití filtrových karuselů Sbig se stejným rozhraním. Napájení a ovládací příkazy pro filtrové kolo všechny přicházejí přes kameru přes toto připojení. Nejsou tak potřebné žádné další kabely pro napájení a ovládání filtrového karuselu. Stejný software, který ovládá kameru, ovládá také filtrové kolo. Automatické nastavení sekvencí RGB může být nastavené nebo uživatel může nastavovat jednotlivé pozice filtrového karuselu při každé expozici.

• Mechanická závěrka: Zabudovaná mechanická závěrka usnadní pořizování temných snímků. Nezbytná nutnost pro vzdálené ovládání a dokonce i pro ovládání pár kroku od dalekohledu.

• TE chlazení: Při počátečních testech kamera dosáhla maxima - 40°C pod okolní teplotu v teplé místnosti. Několika stupňů bylo obětováno kvůli regulaci kamery pracující jen na 70% chladicího výkonu pro udržení teploty - 36°C pod teplotou okolí. Protože CCD čip má mimořádně nízký temný proud, nejsou vyžadovány velké teplotní rozdíly pro dosažení natolik malého temného proudu, ten se stal bezvýznamný ve srovnání s jasem pozadí oblohy. Při zkoušce, jeden 15 minutový temný snímek při -10°C se odečetl od jiného nasnímaného při stejné teplotě. Zbytkový šum byl celkem 15 elektronů, včetně čtecího šumu, v této 15 minutové expozici. A to je mimořádně nízká hodnota.

• M 36mm filtry a filtrový karusel: pro velké velikosti CCD čipu, běžné 1.25" filtry jsou již příliš malé a rohy senzoru jsou vinětovány (méně prosvětleny.)
Toto však může být ještě přijatelné pro světelnosti f/7 nebo u delších ohniskových délek, ale u kratších ohniskových délek se tato vinětace více projeví. Z tohoto důvodu bude SBIG nabízet nový 5-ti poziční filtrový karusel s filtrovým kolem pro 36mm filtry. Předběžná informace je, že ucelená nabídka 36mm filtrů bude k dispozici pro tuto kameru od několika výrobců filtrů: Astrodon, Baader a Custom Scientific. Předpoklad je, že filtrový karusel by měl být dostupný v lednu 2010 a některé z filtrů jsou dostupné již nyní.
Pro zájemce pracující v úzkopásmové oblasti, nebo s méně světelnými optickými soustavami, 1,25" filtry mohou být dostačující. V tomto případě je možné oba filtrové karusely CFW9 a CFW10 použít s kamerami ST - 8300.


Každá dodávka CCD kamery Sbig ST-8300 obsahuje:

  • Pevné kamerové tělo s držáky a 2" redukcí
  • Nový CCD čip KAF-8300 (nebo KAF-8300C)
  • Vysokorychlostní připojení USB 2.0
  • Nový I2C port pro příslušenství
  • Standardní připojovací guider port
  • Mechanická uzávěrka
  • Chladicí větrák
  • Základna se stativovým závitem 1/4"
  • 5 m USB kabel (s možným USB rozšířením délky)
  • Připojovací kabel k teleskopu (pro navádění)
  • Univerzální připojení napájení
  • Software SBIG CCDOPS version 5 pro ovládání kamery
  • Software Bisque CCDSoftV5, pro ovládaní kamery a zpracování obrazu
  • Software Bisque TheSky v5, Level II
  • Tištěný návod v angličtině a v češtině
  • přepravní obal s vyříznutou výztužnou pěnou pro kameru a doplňky
  • 1 rok záruka na CCD čip
  • 2 roky záruky na mechaniku a elektroniku
  • Demonstrační CD - ROM s vzorovými obrazy a softwarem
